उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| तरल: | वायु (40μm फ़िल्टर तत्व द्वारा फ़िल्टर किया जाना) | तापमान: | -20 ~ 70 डिग्री सेल्सियस |
|---|---|---|---|
| अभिनय: | बाहरी नियंत्रण | प्रूफ का दबाव: | 1.2MPa (175psi) |
| शरीर की सामग्री: | एल्यूमीनियम मिश्र धातु | बंदरगाह: | 1/8, एम 5 * 0.8 |
| हाई लाइट: | 5/2 Way air tac valve,5/3 Way air tac valve,4A130C0-08 |
||
विशिष्टता

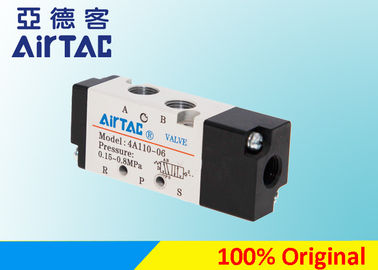

4 ए 100 श्रृंखला विशिष्टता
| नमूना |
4A110-M5 4A120-M5 |
4A130C-M5 4A130E-M5 4A130P-M5 |
4A110-06 4A120-06 |
4A130C-06 4A130E-06 4A130P-06 |
|
| तरल | वायु (40μm फ़िल्टर तत्व द्वारा फ़िल्टर किया जाना) | ||||
| अभिनय | बाहरी नियंत्रण | ||||
| पोर्ट का आकार [नोट 1] | इन = आउट = एम 5 | इन = आउट = 1/8 " | |||
| छिद्र का आकार |
5.5 मिमी2 (CV = 0.31) |
5.0 मिमी2 (CV = 0.28) |
12.0 मिमी2 (CV = 0.67) |
9.0mm2 (CV = 0.50) |
|
| वाल्व प्रकार | 5 पोर्ट 2 स्थिति | 5 पोर्ट 3 स्थिति | 5 पोर्ट 2 स्थिति | 5 पोर्ट 3 स्थिति | |
| आपरेटिंग दबाव | 0.15 ~ 0.8MPa (21 ~ 114psi) | ||||
| प्रूफ का दबाव | 1.2MPa (175psi) | ||||
| तापमान | -20 ~ 70 डिग्री सेल्सियस | ||||
| शरीर की सामग्री | एल्यूमीनियम मिश्र धातु | ||||
| स्नेहन [नोट 2] | की जरूरत नहीं है | ||||
| Max.frequency [Note3] | 5 चक्र / सेकंड | 3 चक्र / सेकंड | 5 चक्र / सेकंड | 3 चक्र / सेकंड | |
| वजन (छ) |
4A110-M5: 85 4A120-M5: 140 |
165 |
4A110-06: 85 4A120-06: 140 |
165 | |
[नोट 1] पीटी धागा, जी धागा और एनपीटी धागा उपलब्ध हैं।
[नोट २] एक बार लुब्रिकेटेड हवा का उपयोग करने के बाद, वाल्व जीवन काल को अनुकूलित करने के लिए उसी माध्यम से जारी रखें।आईएसओ वीजी 32 या समकक्ष जैसे स्नेहक की सिफारिश की जाती है।
[नोट ३] अधिकतम सक्रियण आवृत्ति नो-लोड स्थिति में है।
उत्पाद सुविधा
फ्लो चार्ट
आयाम
